NCZD行星齒輪減速器?是一種高效、可靠的減速裝置，廣泛應用于各種工業領域，如煤炭工業、礦山、冶金、鋼廠、橡塑、鍛造等。這種減速器的主要特點是其行星齒輪設計，這種設計不僅扭矩大、抗沖擊力強，而且具有較大的輸出轉速范圍和許用扭矩，使得它在各種需要大功率和大承載的場合中表現出色。NCZD行星齒輪減速器的設計考慮了潤滑問題，通常裝備有注油孔和放油塞，以便于維護和保養。此外，它的內部結構包括行星架、行星輪、內齒圈、太陽輪軸等主要部件，這些部件均采用高強度材料制成，經過特殊處理，如滲碳、淬火、磨齒等，以確保高精度和高硬度，從而提供優異的性能和長壽命。
NCZD行星齒輪減速器的設計還考慮了安裝位置和潤滑方式，對于豎直安裝的減速器，會采用額外的潤滑措施以確保上面的軸承得到可靠潤滑。在運行前，會注入適量的潤滑油，潤滑油的粘性根據特定列表選擇，以確保減速器的順暢運行和長期穩定性。這種減速器不僅適用于各種工業應用，還因其高效能、低噪音和穩定性而受到用戶的青睞。此外，它的三級傳動行星結構和大轉矩能力使其成為處理大功率和大承載任務的理想選擇?。

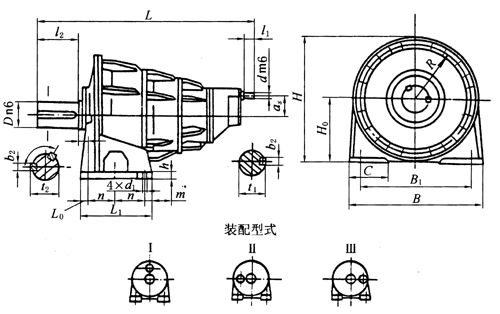

NCZD減速器的外形、裝配型式和安裝尺寸
規格 代號 | 型號 規格 | 公稱傳 動比i | 外形及中心高 | 軸伸 | 地腳尺寸 | 質量 | 潤滑油 量(L) | ||||||||||||||||||
L | B | H | H0 | R/as | d | D | l1 | l2 | t1 | b1 | t2 | b2 | L1 | L0 | n | m | h | B1 | C | d1 | |||||
1 | NCZD 315 | 450～1120 | 845 | 560 | 525 | 265 | 260 82 | 20 | 120 | 36 | 165 | 22.5 | 6 | 127 | 32 | 520 | 35 | 130 | 30 | 25 | 470 | 240 | 22 | 430 | 20 |
2 | NCZD 355 | 450～1120 | 974 | 630 | 590 | 300 | 290 91 | 22 | 140 | 36 | 200 | 24.5 | 6 | 148 | 36 | 380 | 38 | 155 | 35 | 28 | 520 | 170 | 26 | 540 | 26 |
3 | NCZD 400 | 450～1120 | 1054 | 710 | 660 | 335 | 330 100 | 28 | 150 | 42 | 200 | 31 | 8 | 158 | 36 | 400 | 51 | 165 | 35 | 35 | 600 | 210 | 26 | 700 | 40 |
4 | NCZD 450 | 450～1120 | 1175 | 800 | 745 | 375 | 370 100 | 35 | 170 | 58 | 240 | 38 | 10 | 179 | 40 | 468 | 60 | 180 | 50 | 35 | 670 | 220 | 33 | 950 | 50 |
5 | NCZD 500 | 450～1120 | 1350 | 900 | 835 | 425 | 410 127 | 40 | 200 | 82 | 280 | 43 | 12 | 210 | 45 | 500 | 80 | 200 | 50 | 40 | 770 | 240 | 33 | 1380 | 65 |
6 | NCZD 560 | 450～1120 | 1440 | 1020 | 950 | 486 | 470 145 | 45 | 220 | 82 | 280 | 48.5 | 14 | 231 | 50 | 580 | 78.5 | 230 | 60 | 40 | 880 | 300 | 39 | 1750 | 80 |
